路灯安装施工方案

第一：一般标准
一、灯高
1、灯具安装高度，同一街道灯具安装高度必须一致（发光中心到地面高度）。小弯灯 一米灯 5-6米普通街道长臂灯和吊灯6.5-7.5米快车道弧型灯不低于8米慢车道弧型灯 不低于6.5米
2、特殊灯型根据设计要求安装，灯的高度在致相当于需要被照明马路的宽度。只在一侧照明时 H≌L 在两侧照明时 H≌L/2 其中，H：灯具安装高度（米） L：路宽（米）

二、灯具仰角
1、灯具仰角街道宽度及灯具的配光曲线来决定，每条街道的仰角应一致。
2、灯头可调时，应使光源中心线落在路宽的L/3-1/2范围内。
3、对长臂灯（或支臂灯）灯身在安装后，灯头侧应比电杆侧仰起100毫米。
4、特殊灯具应根据配光曲线来决定灯具仰角。

第二：路灯灯具部分
1、灯具应牢固端正，谢绝有松动，歪邪现象。
2、灯罩应完整无损，没有破碎。
3、搪瓷灯伞锈蚀，变形者应更换。
4、灯具反光镜面失效，应更换。
5、灯具反光镜在运输，安装过程中不应损坏或变形，灯罩应加胶圈，擦试明亮，灯口是瓷的破碎露铜时，应予调换。
6、灯具、灯身不能弯曲，各部分固定螺丝需加弹簧眼线紧好，谢绝松动。
7、铸铁灯头有裂纹，掉块不能使用，没有胶皮峦氛撸??
8、灯身抱箍要适合电杆，装置服贴不应过长。
9、灯身的透明罩和反光镜检修时应清扫擦拭干净，现场无法清扫的应更换。
10、透明罩的扣环应完整好用，防止掉罩应用可靠挂勾。
11、灯具防尘毡条要齐全，不齐的要修换。
12、灯坨与灯管法兰盘必须配套有得有裂纹有伤痕，螺丝要齐全，螺栓长度应能穿透灯坨法兰盘。
13、一个灯具适用不同规范的灯泡时，应将灯口固定点调整到与灯泡容量相同的位置，得到最佳配光曲线。
14、各种铁件均无严重锈蚀或裂缝、伤痕等情况漆皮脱锈蚀者应除锈刷漆或镀锌。
15、封闭灯具的灯头引线，应采用耐热绝缘管保护（石棉管或瓷管）。

第三：立皮线
1、立皮线应采用绝缘皮线，铜芯谢绝小于1.37毫米，铝芯谢绝小于1.76毫米。
2、立皮线接架空导线时应对称搭接在杆子两侧，搭接处离杆中心400-600毫米，两侧要一致。
3、立线接电源侧作法
4、立皮线超过四米者，中间应加支持物固定，采用不低于7/1.0绝缘绞线，接局颁发标准中的单十字绑法。
5、干线和立线为不同金属时，应用相间的绑线作为过渡接头弓子，此弓子最长不超过100毫米。
6、立皮线应有黑绑线在绝缘支持物处做回头谢绝用本线缠绕。
7、电源线时出铁管或灰杆孔处应加塑料管，管长谢绝小于200毫米。
8、立线凌空段最多可有一个接头，接头对缠两侧各绕5-7圈，并包胶布，不同规范的不能对接。
9、穿入铁管和杆孔内部的电源线，谢绝有接头。
10、立线谢绝从高压线间穿过。
11、离高压引线近的变台杆立线，需7/1.0绝缘绞线，其与主干线连接处背扣后应另用绑线缠绕30~50毫米。
12、路灯立线要绑紧，整齐适宜，破皮露裸线者应更换。
13、路灯立线与接户线在最大摆动时，相距谢绝低于50毫米。
14立线接电源弓子在施工、检修时，需用钳子带紧。
15、电容器、镇流器各压线螺丝处，最多能压两个线头，线头弯曲方向应按顺时针并用平垫压紧。
16、路灯立线的零线禁止与用户接户线的零线搭在一起，防止零线弓子线人零线断开时，从用户表内反出电源。
17、公厕照明，按局颁接户线标准执行。
18、长臂灯（大扛灯）横线和立线在同一瓶子上绑回头后，应留过渡弓子。

第四：飞保险与分支保险
1、路灯均须安装熔丝保护，装于火线上。
2、带镇流器，电容器的灯具，其熔丝必须装于镇流器和电熔器的外侧。
3、250瓦及以下的汞灯，白炽灯用5安培熔丝。250瓦钠灯可用7.5安培熔丝。400瓦钠灯用10安培熔丝。
4、白炽吊灯应装两个保险，杆子处10安培，灯头处5安培。
2 13 黑绑线 1.0M/M 1.5M

第五：长臂灯
1、长臂灯抱箍必须戴双母，应和电杆固定牢靠，谢绝转动。
2、灯身应平直，各部螺丝就拧紧，支线与灯身夹角不小于330°，灯身须与马路成垂直。
3、长臂灯灯身安装后，前端应往一挠约100M/M。
4、长臂灯横线应紧平。
5、长臂灯的横线与立线连接处，要有过渡弓子。
6、镇流器、电容器、灯保险须装在灯头处。
长臂灯： 材料表编 号 名 称 规 范 数 量 1 灯泡 汞灯或钠灯 1 2 灯盘 Ф400 1 3 铸铁灯头 900# 1 4 灯身 922# 923# 1 5 灯 920# 921# 1 6 瓶板（三眼） 200# 924# 2 7 3#立瓶 带Ф12弹垫 8 8 飞保险 带熔丝 1 9 皮线 BBX~1.76 10 抱箍 视杆径定 2 11 川丁 Ф16×40 4 12 镇流器 1 13 镇流器挂板 1 14 螺丝 M-5（代母、平垫、弹簧垫） 2 15 电容器 1 16 灯罩胶圈 2 17 弹簧眼线 4 18 黑绑线 Ф16 8

提高照度有可能降低出错率，在有可能持续存在出错的区域，建议采用较高的照度。
由于生产过程中高速运转而易发生错误的区域及其附近区域，建议采用较高的照度和显色性光源。
在没有窗户或自然光的工作区域内，较低的照度容易使人情绪沮丧，为了让工作人员感到舒适愉快，建议采用较高照度和高色温的光源。（照度不宜低于500lux）工作人员需要夜间工作的区域，建议照度不低于500lux。
必须考虑工作面和环境亮度的对比，良好的照度对比，可以减少出错，降低疲劳程度

路灯安装注意事项：

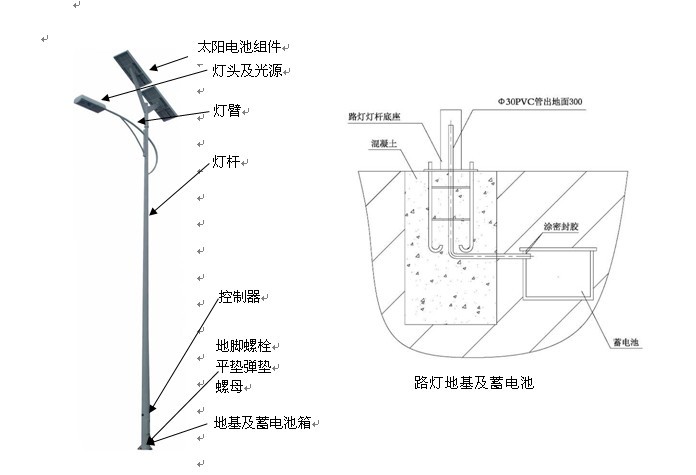

1.灯杆基础坑开挖尺寸应符合设计，基础混凝土强度等级不低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30-50 ㎜。浇筑混凝土前必须排除坑内积水。
2.灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线与地面平行，紧固后目测无歪斜。
3.照明灯具的效率不低于 60％，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。
4.灯具的灯头引线应采用耐热绝管保护，灯罩与尾座的连接配合无间隙。
5.透明罩的透光光率达到 90％以上，并无气泡、明显的划痕和裂纹。
6.灯具抽样进行温升和试光学性能等测试，测试结果必须符合现行国家标准《灯具安全要求与验》（GB7000.1-7000.6）的规定，测试单位应具备资质证书
